地下电缆和管道定位器 | XHGX507C1

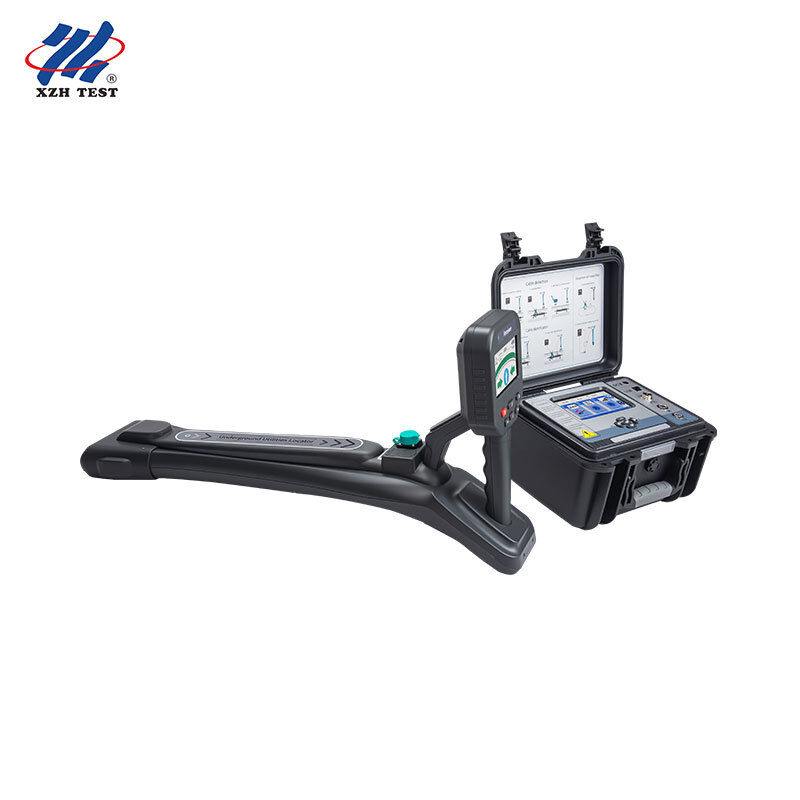

XHGX507C1 地下电缆和管道定位器是一个完整的公用设施勘测系统,适用于市政和建筑现场作业:它可以追踪埋设的电力电缆,通信电缆,金属水管,燃气管道和导管,显示它们的路径并提供方向引导,实时测量埋设深度和电流(0-20米),并识别共享管道中多达 20 条电缆中的单个电缆——因此,工作人员在挖掘机到达之前就能确切地知道下面是什么.
在挖掘过程中触碰到未知的公用设施是建筑工地上最昂贵,最危险的事故之一.XHGX507C1 支持为保障公用设施安全而推荐的完整挖掘前勘测程序:被动扫描无需任何发射器即可找到带电线路,感应模式区域扫描可显示未暴露的金属管道,并且可以在挖掘前追踪和验证每条标记的路径深度.其导向式导线巡航界面即使是没有任何定位器操作经验的工作人员也能进行精确追踪.
应用及目标受众:专为市政供水,燃气和供暖网络运营商,电信现场工作人员,公用设施测绘承包商以及土木工程团队设计,用于在挖掘,翻新或非开挖施工之前定位和绘制地下公用设施,以防止电缆和管道被撞.
主要规格
| 范围 |
规格 |
| 模型 |
XHGX507C1 |
| 函数 |
电缆/管道路径追踪(带方向显示),实时深度和电流测量,电缆识别,A型架接地故障查找(可选) |
| 检测范围 |
直接连接:0–20公里；耦合方式:0–10公里；感应方式:适用于埋设深度2米以下的电缆. |
| 深度测量 |
0–20米实时显示；中心轴定位精度±5%(埋深0–3米),−10%(埋深3–20米) |
| 发射机输出功率 |
最大功率 15W,9 级可调,全自动实时阻抗匹配 |
| 发射器输出电压 |
最大电压 300V(直接输出) |
| 输出频率 |
11个主动频率:640Hz,1.28kHz,2.56kHz,3.20kHz,4.09kHz,8.19kHz,10.2kHz,32.7kHz,65.6kHz,81.9kHz,197kHz；接收器额外增加50Hz/60Hz/250Hz被动频率 |
| 输出模式 |
直接连接/耦合夹/感应——由连接的附件自动识别 |
| 电缆识别 |
最多 20 根预校准电缆(L1–L20),配有柔性夹具；合格标准:电流 ≥0.3mA,且在校准值的 75%–135% 范围内,电流方向匹配 |
| 故障定位(可选) |
采用640Hz–3.20kHz的A型阶跃电压法检测绝缘损坏,低压电缆接地故障和高压电缆护套故障 |
| 接收器显示屏/电池 |
4.3英寸电容式触摸液晶屏,阳光下可视；8.4V 5200mAh可充电锂电池 |
| 发射器显示屏/电池 |
5英寸电容式触摸液晶显示屏；11.1V可充电磷酸铁锂电池 |
| 夹具 |
发射器耦合夹内径Φ125mm；柔性识别夹内径Φ200mm(更大直径可定制) |
| 收费 |
发射器充满电(关机状态)约需 5-6 小时；接收器充满电约需 3-4 小时；可进行 300-500 次充电循环. |
| 工作环境 |
工作温度:-10°C 至 +40°C,相对湿度低于 80%；储存温度:-10°C 至 +50°C,相对湿度 ≤95%(无冷凝) |
| 安全/电磁兼容性 |
IEC61010-1(CAT III 600V / CAT III 300V),IEC61010-031,IEC61326,污染等级 2 |
主要特点
- 一种仪器即可追踪所有金属公用设施:追踪电力电缆(带电或不带电),通信电缆,金属水管和燃气管道,电缆管道和其他连续金属结构——取代卡车上单独的电缆追踪器和管道定位器.
- 无需发射器的被动检测: 50Hz/60Hz/250Hz 工频和射频被动模式可在初步现场勘测期间快速发现带电电缆和辐射管道.
- 感应模式区域勘探:当没有管道末端或接入点暴露时,发射器从地面以上辐射信号,两名操作员并行扫描场地,以绘制未知管线的分布图,然后再进行破土动工.
- 导引线巡航界面: 4.3 英寸屏幕上的模拟管道和方向箭头准确地显示了管道的走向——只需接受最少培训的操作人员即可在第一天准确地进行追踪.
- 挖掘前深度验证:实时显示 0-20 米深度,中心轴精度为 ±5% / −10%,此外还采用手动 45° 谷和 80% 宽峰方法对关键深度进行复核.
- 14 个可选频率: 11 个有效频率(从 640Hz 到 197kHz)加上 50Hz/60Hz/250Hz 的无源频段,使操作人员能够根据土壤和管道条件将目标公用设施与相邻线路隔离.
- 15W 大功率发射器:直接连接可达 0-20 公里,耦合方式可达 0-10 公里——足以满足长距离市政馈线和站点间电缆线路的需求.
- 共享管道中的 20 根电缆识别:预先校准多达 20 根电缆,并通过绿色对勾和蜂鸣声确认远端的确切目标——这对于电信电缆束和多用途沟槽至关重要.
- 清晰指示数据可靠性:当读数可信时,抗干扰指示器会变成绿色；当干扰严重时,指示器会变成红色,防止工作人员根据不可靠的数据采取行动.
- 便携且可现场使用:接收器重约 2 公斤,集成工具箱可承受约 200 公斤的压力；阳光下可视的触摸屏和全天电池续航时间让勘测工作顺利进行.
开挖前场地勘测清单
| 步 |
建议采取的措施 |
| 1. 被动扫描 |
在工频(50/60/250Hz)和射频模式下,对工作区域进行网格扫描,以检测带电电缆,而无需发射器. |
| 2. 感应扫描 |
两名操作员保持发射器和接收器相距约 20 米,平行扫描该区域以发现未暴露的金属管道；反方向重复此操作. |
| 3. 标记可疑路线 |
用油漆标记地面上每个峰值响应；应在高增益下重新检查强信号线路,以发现较弱的邻近公用设施. |
| 4. 追踪和测量深度 |
使用接收器追踪每条标记的路线,并记录深度(0-20米)和流速；使用45°谷或80%宽峰法验证临界深度. |
| 5. 识别目标电缆 |
当多根电缆共用一个管道或沟槽时,可以使用柔性夹钳在多达 20 根校准电缆中确认目标电缆的确切位置. |
| 6. 交叉核对 |
由于每种方法都有其局限性,因此在挖掘之前,应采用不同的方法或频率重复进行调查,以最大限度地降低遗漏公用设施的风险. |
常问问题
问题1:这款地下定位器是为哪些用户设计的?
它专为市政供水,燃气和供暖网络运营商,电信现场工作人员,公用设施测绘承包商和土木工程团队而设计,用于在挖掘,翻新或非开挖施工之前勘测地下公用设施.
Q2:它可以探测到哪些地下管线?
所有金属管线:电力电缆(带电和不带电),通信电缆,金属水管,燃气管道,供暖管道和导管.不含任何金属元件或示踪线的非金属管道无法探测,应采用其他检测方法.
问题3:挖掘前的深度读数有多准确?
实时深度测量范围为0～20米,中心轴精度在0～3米埋深范围内为±5%,在3～20米埋深范围内为-10%.对于关键点,采用45°谷线法和80%宽峰法进行独立验证.
Q4:它能否找到没有暴露接入点的管道?
是的.可以使用感应模式:将发射器放置在预期线路上方的地面上,并用接收器进行扫描；或者使用被动式工频/射频检测.这些模式专为勘测未暴露和未知的公用设施而设计.
Q5:标准套件包含哪些内容?
该套件包括接收器,发射器,直接信号线,耦合夹,柔性识别夹,双头测试线,两个充电器,带连接电缆的 A 型架,接地针,USB 电缆和花键扳手——所有部件都装在一个耐压工具箱中,随时可以投入使用.
